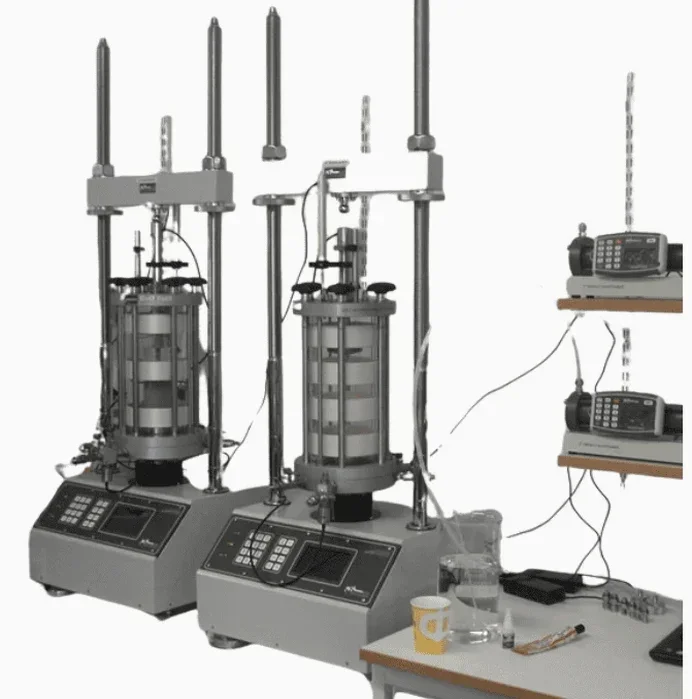

La norme NF EN ISO 17892-8:2018 encadre strictement la réalisation de l'essai triaxial, et à Valence, son application est déterminante. Les alluvions rhodaniennes, composées de graves sableuses et de lentilles limoneuses déposées par le Rhône au Quaternaire, présentent une variabilité qui exige des paramètres de résistance fiables. Ignorer l'effet du confinement sur ces sols, c'est prendre le risque de sous-dimensionner une fondation profonde ou un soutènement. Nous déterminons la cohésion effective c' et l'angle de frottement interne φ' en conditions consolidées drainées (CD) ou non drainées (CU+u), avec mesure précise de la pression interstitielle. Chaque éprouvette est reconstituée à la masse volumique in situ, pour que le comportement mécanique mesuré reflète au plus près la réalité du terrain valentinois.
Entre les alluvions grossières du Rhône et les limons de débordement, la cohésion effective peut chuter de 15 à 3 kPa sur quelques centaines de mètres à Valence.
Démarche et périmètre
Contexte géotechnique local
À 135 mètres d'altitude en bordure du Rhône, Valence subit l'influence de la nappe alluviale dont le battement peut dépasser trois mètres entre étiage et crue. Cette variation modifie brutalement la pression interstitielle dans les horizons sableux et accélère la dégradation de la succion capillaire dans les limons superficiels. Un essai triaxial mal conduit – en condition drainée sur un sol qui sera non drainé en service, ou sans saturation complète de l'éprouvette – produit un angle de frottement surestimé de 3 à 5 degrés. L'erreur se traduit par un coefficient de sécurité fictif sur la stabilité du talus ou la portance. Nous imposons un coefficient de Skempton B minimal de 0,95 avant chaque phase de consolidation, et nous sélectionnons le type d'essai en fonction de la vitesse de chargement prévue sur site. Pour un remblai construit en quelques semaines, un CU+u est plus représentatif qu'un CD, même si le sol est drainant en théorie.
Normes applicables
NF EN ISO 17892-8:2018 – Essai triaxial non consolidé non drainé (UU) et consolidé drainé (CD), NF EN ISO 17892-9:2018 – Essai triaxial consolidé non drainé avec mesure de pression interstitielle (CU+u), NF P94-074 (1994) – Essai triaxial de révolution – Dispositions générales, Eurocode 7 – NF EN 1997-2 (Reconnaissance et essais géotechniques)
Autres services liés
Identification et état initial
Avant chaque essai triaxial, nous caractérisons la granulométrie NF P94-056 et les limites d'Atterberg NF P94-051. La teneur en eau naturelle et la masse volumique sont mesurées sur chaque carotte pour reconstituer l'éprouvette à l'état initial exact. Ces données conditionnent le choix du type d'essai et l'interprétation des résultats.
Essais in situ couplés
Pour les sols grenus où le prélèvement intact est difficile, nous croisons les résultats triaxiaux avec l'essai CPT. La corrélation entre résistance de pointe et angle de frottement, calée sur nos courbes triaxiales, permet d'étendre le modèle géotechnique à l'ensemble de la parcelle sans multiplier les essais de laboratoire.
Paramètres typiques
Questions et réponses
Quelle est la différence entre un essai CD et CU+u pour mon projet à Valence ?
L'essai CD (consolidé drainé) impose un drainage complet pendant le cisaillement, ce qui correspond à un chargement très lent où l'eau peut s'évacuer. L'essai CU+u (consolidé non drainé avec mesure de pression interstitielle) empêche le drainage mais mesure la pression d'eau générée. Pour une fondation sur sable propre drainant, le CD donne les paramètres effectifs c' et φ' directement utilisables. Pour une digue en limon soumise à une montée rapide de crue, le CU+u est indispensable car la charge est appliquée plus vite que la dissipation des pressions interstitielles.
Combien coûte un essai triaxial à Valence ?
Le prix d'un essai triaxial CD ou CU+u se situe typiquement entre 1 940 € et 2 380 € par éprouvette, selon le type d'essai (CD, CU+u ou UU), le nombre de paliers de confinement demandés et la préparation préalable de l'échantillon. Ce tarif inclut la saturation sous contre-pression, la consolidation, le cisaillement et le rapport d'interprétation avec les courbes contrainte-déformation et les chemins de contrainte dans le plan p'-q.
De quel volume de sol intact avez-vous besoin pour l'essai ?
Pour une éprouvette standard de 50 mm de diamètre, nous demandons un carottage ou un bloc intact d'au moins 150 mm de diamètre et 200 mm de hauteur, soigneusement paraffiné sur site. Pour les sols grenus avec éléments jusqu'à 20 mm, un diamètre d'éprouvette de 100 mm est nécessaire, exigeant un échantillon d'au moins 250 mm de diamètre. Le transport doit éviter toute dessiccation ou vibration qui altérerait la structure du sol.
Quel délai pour obtenir les résultats d'un essai triaxial ?
Le délai standard est de 8 à 12 jours ouvrés à réception de l'échantillon. La phase la plus longue est la saturation sous contre-pression et la consolidation, qui dure 24 à 72 heures selon la perméabilité du matériau. Le cisaillement lui-même prend 1 à 3 jours. Pour les projets urgents, nous pouvons réduire le délai à 5 jours ouvrés en mobilisant une cellule supplémentaire, avec un supplément pour traitement prioritaire.
L'essai triaxial remplace-t-il un essai de cisaillement direct à la boîte de Casagrande ?
Non, ces deux essais sont complémentaires. La boîte de cisaillement impose un plan de rupture horizontal fixe et ne permet pas de mesurer la pression interstitielle, mais elle est plus rapide et moins coûteuse pour les sables. L'essai triaxial, lui, laisse le plan de rupture se développer librement dans l'éprouvette et contrôle le drainage. Pour les limons et argiles de Valence, le triaxial est indispensable. Pour un sable propre de terrasse alluviale, le cisaillement direct peut suffire si le projet n'exige pas une précision supérieure à 2 degrés sur φ'. Plus d'info.
