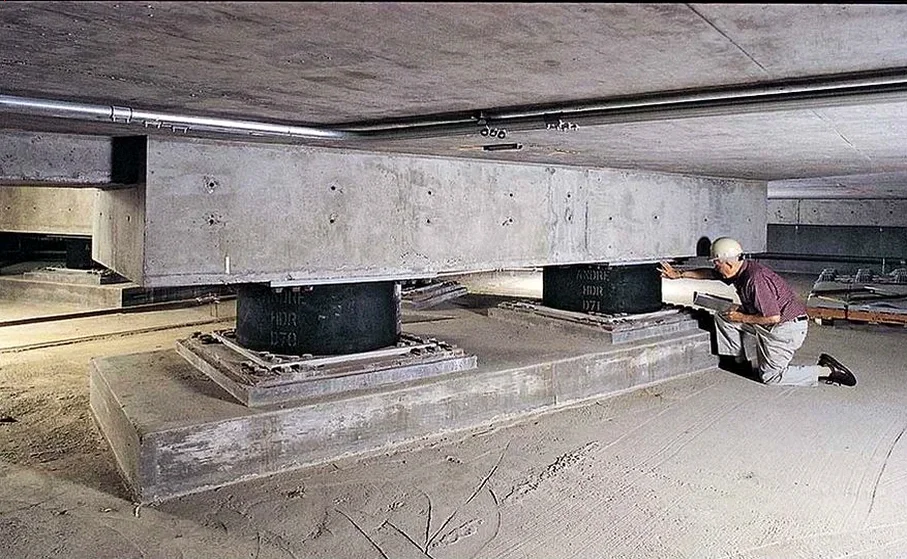

Un promoteur nous a récemment consultés pour un immeuble de logements collectifs près du Champ de Mars. Le projet prévoyait un R+5 en structure béton, sur des alluvions fluvio-glaciaires typiques du couloir rhodanien. Le zonage sismique de Valence, classée en zone 3 sur une échelle de 1 à 5, imposait une vérification poussée du comportement dynamique. La solution retenue après nos analyses a été une isolation sismique à la base par appareils d'appui en élastomère fretté. Ce dispositif découple la superstructure du sol en mouvement lors d'un séisme. L'enjeu était de réduire les efforts horizontaux transmis aux éléments porteurs, sans surcoût prohibitif pour le maître d'ouvrage. En parallèle, nous avons croisé ces données avec un essai CPT pour affiner le profil de vitesse des ondes de cisaillement dans les horizons graveleux.
Un isolateur bien dimensionné peut réduire les forces sismiques dans la structure d'un facteur 3 à 5. Mais le sol sous l'isolateur doit être plus rigide que la structure qu'il protège.
Démarche et périmètre
Contexte géotechnique local
L'erreur classique à Valence consiste à dimensionner les isolateurs uniquement sur la base du spectre réglementaire de l'Eurocode 8, sans étude de site spécifique. Le code donne une enveloppe sécuritaire, mais il ne capture pas les effets de site 2D créés par la cuvette sédimentaire du Rhône. Un pic d'accélération à 0,8 m/s² réglementaire peut localement dépasser 1,2 m/s² par focalisation des ondes dans les argiles. Si le bureau de contrôle détecte cet écart en phase d'exécution, le remplacement des appareils d'appui coûte des mois de retard et des centaines de milliers d'euros de surcoût. Nous préconisons systématiquement une analyse de réponse de site 1D équivalente-linéaire, voire 2D pour les ouvrages de catégorie d'importance III ou IV. Le jeu en vaut la chandelle : un spectre de plancher affiné réduit la course des isolateurs et le coût des joints parasismiques.
Normes applicables
NF EN 1998-1:2005 (Eurocode 8 - Conception parasismique), NF EN 15129:2018 (Appareils d'appui antisismiques), NF EN 1998-5:2005 (Fondations et aspects géotechniques), NF P 94-261:2013 (Fondations profondes - complément pour séisme), Arrêté du 22 octobre 2010 modifié (zonage sismique France)
Autres services liés
Analyse de réponse sismique de site
Modélisation 1D équivalente-linéaire avec le logiciel STRATA ou DEEPSOIL. Nous utilisons des accélérogrammes réels de séismes alpins, ajustés au spectre cible, pour propager l'onde du rocher sismique jusqu'à la surface. Résultat : spectre de plancher spécifique au site.
Dimensionnement des isolateurs
Calcul des déplacements, forces de rappel et vérification au flambement selon NF EN 15129. Nous produisons le cahier des charges technique pour la consultation des fournisseurs, avec les raideurs horizontales et verticales cibles.
Étude d'interaction sol-structure
Prise en compte de la flexibilité du sol de fondation dans le modèle dynamique global. Essentiel à Valence quand les isolateurs reposent sur des semelles superficielles ancrées dans des graves limoneuses.
Paramètres typiques
Questions et réponses
L'isolation sismique à la base est-elle obligatoire à Valence pour un immeuble R+3 ?
Non, la réglementation ne l'impose pas pour les bâtiments courants. L'Eurocode 8 permet d'utiliser une structure ductile dimensionnée avec un coefficient de comportement q=3 ou plus. L'isolation sismique à la base devient pertinente quand on cherche un niveau de performance supérieur, comme un fonctionnement immédiat après séisme pour un hôpital ou un centre de secours, ou quand le maître d'ouvrage veut réduire les dommages aux éléments non structuraux.
Combien coûte une étude de conception d'isolation sismique à la base à Valence ?
Pour un projet de bâtiment courant à Valence, une étude complète incluant l'analyse de réponse de site, le prédimensionnement des isolateurs et le cahier des charges se situe généralement entre 4 340 € et 7 050 € hors taxes. Ce montant dépend de la complexité de la géométrie, du nombre de types d'isolateurs et de la nécessité ou non d'une analyse 2D.
Quelle est la différence entre un isolateur en élastomère fretté et un pendule à friction ?
L'isolateur en élastomère fretté, le plus courant, combine des couches de caoutchouc et d'acier. Il offre un amortissement modéré et une force de rappel élastique. Le pendule à friction, lui, dissipe l'énergie par frottement sur une surface courbe. Il est plus compact pour des charges très lourdes, mais son comportement dépend de la vitesse et de la pression. Le choix se fait selon les raideurs cibles et le niveau d'amortissement requis par l'analyse modale.
