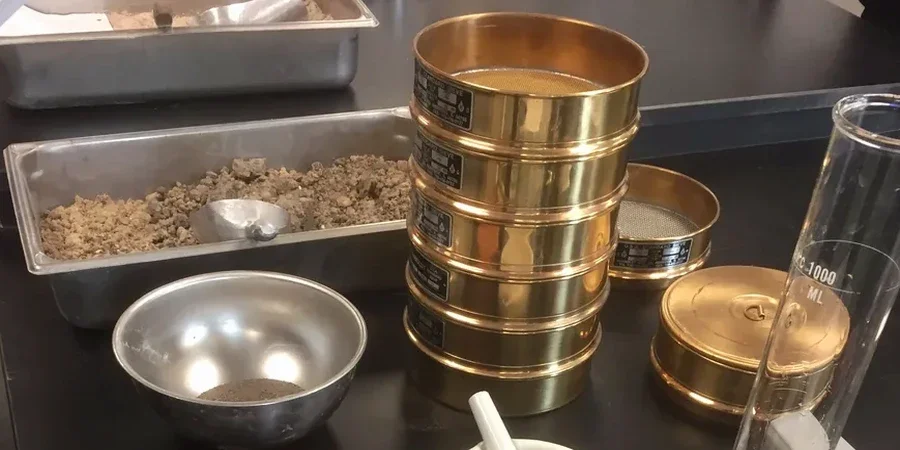

Les alluvions quaternaires de la plaine de Valence, déposées par le Rhône et l’Isère, présentent une hétérogénéité marquée entre les limons de surface et les graves profondes. Sur les coteaux, les sols issus de l’érosion du Vercors introduisent des fractions argilo-calcaires qui modifient radicalement le comportement mécanique. L’analyse granulométrique devient alors indispensable pour trancher entre un sol à dominante sableuse, limoneuse ou graveleuse. Nous réalisons le tamisage par voie sèche et humide jusqu’au tamis de 80 µm, puis la sédimentométrie par hydromètre pour la fraction fine, en appliquant les normes NF P94-056 et NF P94-057. Les prélèvements sont traités dans notre laboratoire de proximité, ce qui réduit le délai d’obtention du rapport. Pour les projets d’infrastructure linéaire, nous combinons cette caractérisation avec un essai CBR en laboratoire afin d’anticiper la portance de la plateforme.
Une courbe granulométrique bien interprétée évite le surdimensionnement coûteux des filtres et des drains dans les sols hétérogènes de Valence.
Démarche et périmètre
Contexte géotechnique local
Sur les chantiers de Valence, on observe régulièrement des lentilles de sable lâche intercalées dans les graves, invisibles à l’œil nu lors du terrassement mais parfaitement détectables par un fuseau granulométrique serré. Le risque principal est une ségrégation hydraulique sous écoulement : les fines migrent, la perméabilité locale change et des renards apparaissent en fond de fouille. Une granulométrie mal définie conduit aussi à un mauvais calibrage du filtre géotextile, avec colmatage ou érosion interne à la clé. Dans les zones d’expansion des argiles du Miocène, la courbe granulométrique combinée à la valeur de bleu de méthylène permet d’anticiper la sensibilité à la dessiccation, critique pour les dallages et les fondations superficielles dès que l’indice de plasticité dépasse 20.
Normes applicables
NF P94-056 (Analyse granulométrique par tamisage), NF P94-057 (Analyse granulométrique par sédimentation), NF EN ISO 17892-4 (Reconnaissance et essais géotechniques, partie 4), NF P11-300 (Classification des matériaux utilisables en remblai et couche de forme – GTR)
Autres services liés
Tamisage complet voie sèche et humide
Essai mené sur une colonne de tamis de 63 mm à 80 µm, avec lavage de la fraction fine pour éviter l’agglomération des particules argileuses. Idéal pour les sables et graves de l’Isère.
Sédimentométrie par hydromètre
Analyse de la fraction 0/80 µm avec prélèvements échelonnés sur 24 h, lecture densimétrique et correction de température. Indispensable pour les limons argileux du bassin valentinois.
Rapport géotechnique avec fuseau GTR
Synthèse des deux essais, courbe granulométrique tracée, calcul de Cu et Cc, classification GTR selon NF P11-300 et recommandations sur le réemploi des matériaux de déblai.
Paramètres typiques
Questions et réponses
Quel est le tarif d’une analyse granulométrique complète à Valence ?
Pour un essai combinant tamisage voie humide et sédimentométrie hydromètre, le coût se situe entre 100 € et 160 € selon la fraction fine et le prétraitement requis. Ce tarif inclut le rapport de classification GTR et la courbe granulométrique.
Quelle norme appliquez-vous pour l’analyse granulométrique des sols de la Drôme ?
Nous appliquons la norme NF P94-056 pour le tamisage et la NF P94-057 pour la sédimentométrie. La préparation des éprouvettes suit les exigences de la NF EN ISO 17892-4, avec défloculant adapté aux argiles calcaires.
Quand faut-il demander une sédimentométrie en plus du tamisage simple ?
Dès que le pourcentage de passant au tamis de 80 µm dépasse 10 %, la norme recommande la sédimentométrie. Sur les coteaux de Valence, où les limons argileux dépassent souvent 50 % de passant, cet essai est quasi systématique pour classer correctement le sol.
