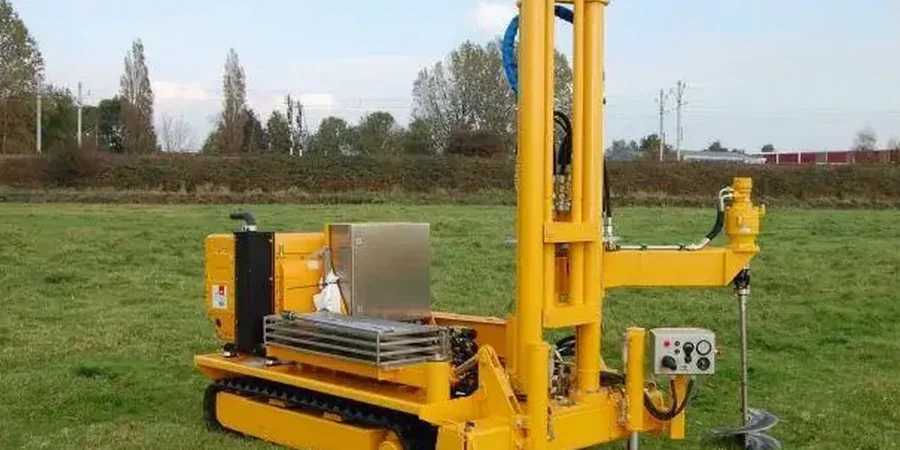

Entre le quartier de l'Épervière en bordure du Rhône et les coteaux de la basse ville, la nature des sols valentinois change radicalement en quelques centaines de mètres. Les limons sableux de la plaine alluviale n'ont rien à voir avec la molasse du Miocène qui affleure sur les hauteurs. Pour distinguer ces couches sans remaniement, l'essai au pénétromètre statique CPT apporte une lecture en continu que la tarière ne peut pas fournir. Dans les zones proches de la première terrasse fluviatile, nous couplons souvent ces investigations avec un sondage SPT pour calibrer la résistance à la pénétration sur des horizons plus grossiers, là où les graves du Rhône bloquent la pointe électrique.
Un profil CPT bien corrélé à Valence distingue en une seule journée les limons mous de la plaine et les sables molassiques porteurs.
Démarche et périmètre
Contexte géotechnique local
Un piège classique sur la rive gauche du Rhône, c'est le refus superficiel dans les galets qui coiffent la terrasse alluviale. L'opérateur croit avoir atteint le substratum, alors qu'il n'a rencontré qu'un cordon de graviers d'un mètre d'épaisseur, sous lequel les limons compressibles continuent sur cinq ou six mètres. Classer ce refus comme une couche portante expose la structure à des tassements différentiels importants. Pour traverser ces intercalations grossières, nous réalisons un pré-trou à la tarière jusqu'à l'horizon résistant, puis nous reprenons l'essai CPT en fonçage continu. Dans les secteurs proches de la gare TGV, où les remblais hétérogènes atteignent parfois trois mètres, cette précaution change complètement le modèle géotechnique.
Normes applicables
NF EN ISO 22476-1 — Essai de pénétration statique, NF P94-500 — Missions géotechniques (G2 AVP à G4), Eurocode 7 — NF EN 1997-2 (Reconnaissance et essais)
Autres services liés
Piézocône (CPTU)
Mesure de la pression interstitielle durant le fonçage. Essentiel pour évaluer le potentiel de liquéfaction dans les sables lâches saturés de la plaine alluviale.
Sondages pressiométriques
Détermination du module pressiométrique (EM) et de la pression limite (pl) pour le dimensionnement des fondations selon les règles de l'Eurocode 7.
Essais de laboratoire
Identification GTR, essais triaxiaux et oedométriques sur échantillons prélevés dans les couches identifiées par le CPT.
Essai de chargement de plaque
Contrôle de la portance des plates-formes en tête des remblais compactés, en complément du profil de résistance obtenu au CPT.
Paramètres typiques
Questions et réponses
Quel est le prix d'un essai CPT à Valence ?
Le coût d'une campagne au pénétromètre statique se situe généralement entre 160 et 220 euros par point d'essai, selon la profondeur à atteindre et la nécessité d'un pré-trou dans les horizons à galets. Ce tarif inclut le temps de déplacement, le rapport de mesures brutes et la planche de classification des sols selon Robertson.
Quelle profondeur peut-on atteindre avec le CPT dans les sols de la vallée du Rhône ?
Avec une poussée de 20 tonnes, nous atteignons couramment 25 mètres dans les limons et les sables. La profondeur réelle dépend de la compacité des couches traversées. Dans les graves de la terrasse, le refus peut survenir plus tôt, d'où l'intérêt du pré-trou pour dépasser ces horizons grossiers.
Le CPT remplace-t-il une étude de sol complète ?
Non, il constitue un outil de reconnaissance très performant, mais il ne remplace pas une mission géotechnique complète. Le CPT fournit un profil continu de résistance, qui doit être corrélé avec des sondages carottés et des essais en laboratoire pour établir un modèle géotechnique fiable, conforme à la norme NF P94-500.
Combien de temps faut-il pour obtenir les résultats d'un essai CPT ?
Les mesures brutes sont disponibles immédiatement sur site. Le rapport interprété, avec les colonnes de sol classées, le frottement latéral et les paramètres de résistance déduits, est remis sous 48 heures par voie informatique.
